五金沖壓拉伸加工有哪些類別

五金沖壓拉伸加工是目前應用較廣泛的沖壓工藝，用五金沖壓拉伸加工工藝可以制成各種圓筒形、矩形、階梯形、球形、錐形、拋物線形及其他不規則形狀的薄壁零件。五金沖壓拉伸加工有哪些類別呢？

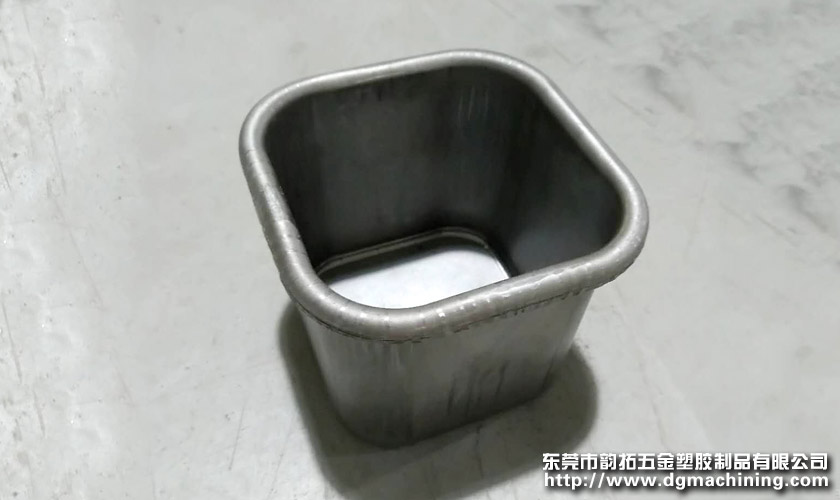

五金沖壓拉伸加工有哪些類別

1、圓筒拉伸加工：帶凸緣(法蘭)圓筒產品的拉伸。法蘭與底部均為平面形狀，圓筒側壁為軸對稱，在同一圓周上變形均勻分布，法蘭上毛坯產生拉深變形。

2、橢圓拉伸加工：法蘭上毛坯的變形為拉伸變形，但變形量與變形比沿輪廓形狀相應變化。曲率越大的部分，毛坯的塑性變形量就越大;反之，曲率越小的部分，毛坯的塑性變形越小。

3、矩形拉伸加工：一次拉伸成形的低矩形件。拉伸時，凸緣變形區圓角處的拉伸阻力大于直邊處的拉伸阻力，圓角處的變形程度大于直邊處的變形程度。

4、山形拉伸加工：沖壓件的側壁為斜面時，側壁在沖壓過程中是懸空的，不貼模，直到成形結束時才貼模。成形時側壁的不同部位變形特點不完全相同。

5、丘形拉伸加工：丘形蓋板件在成形過程中的坯件變形不是簡單的拉伸變形，而是拉伸和脹形變形同時存在的復合成形。壓料面上坯件的變形為拉伸變形(徑向?yàn)槔瓚?yīng)力，切向?yàn)閴簯?yīng)力)，而輪廓內部(特別是中心區域)坯件的變形為脹形變形(徑向和切向均為拉應力)。

6、帶凸緣半球形拉伸加工：球形件拉伸時，毛坯與凸模的球形頂部局部接觸，其余大部分處于懸空的不受約束的自由狀態。因此，此類球面零件拉伸的主要工藝問題在于局部接觸部分的嚴重變薄，或曲面部分的失穩起皺。

7、法蘭盤拉伸加工：將拉伸產品的法蘭盤部分進行淺拉伸的加工。其應力應變情況類似于壓縮翻邊。由于切向受壓應力，容易起皺，故成形極限主要受壓縮起皺的限制。

8、邊緣拉伸加工：對前工序拉伸產品的凸緣部進行角形再拉伸加工，此種加工要求材料具有良好的塑性。

9、深度拉伸加工：超過拉伸加工極限的拉伸加工產品，需要經過兩次以上的多次拉伸方能完成。經過前工位深度方向拉伸加工的產品，在深度方向進行再拉伸加工。寬凸緣拉伸件，第一次拉伸時就拉伸成所要求的凸緣直徑，在其后再拉伸時，凸緣直徑保持不變。

10、錐形拉伸加工：h/d>0.8、α =10°～30°的深錐形件，由于深度較大，坯料的變形程度較大，僅靠坯料與凸模接觸的局部面積傳遞成形力，極易引起坯料局部過度變薄乃至破裂，需要經過多次過渡逐漸成形。階梯拉伸法是首先將坯料拉伸成階梯形過渡件，其階梯外形與錐形部的內形相切，最后脹形成錐形。階梯過渡件的拉伸次數、工藝等與階梯圓筒件的拉伸相同。

11、矩形再拉伸加工：多次拉伸成形的高矩形件，其變形不僅與深圓筒形件的拉伸不同，與低盒形件的變形也有很大差別。圖1-46為多工位自動搬送壓力機進行高矩形盒件加工時，多次拉伸過程中制件外形、尺寸伴隨拉伸高度的變化。

12、曲面成形加工：曲面拉伸成形，使金屬平板坯料外法蘭部分縮小，內法蘭部分伸長，成為非直壁非平底的曲面形狀的空心產品的沖壓成形方法。

13、臺階拉伸加工：將左側初拉伸產品進行再拉伸加工，成形為右側的臺階形底部。深度較深的部分在拉伸成形的初期就產生變形，深度較淺的部分在拉伸的后期產生變形。在臺階變化部分的側壁易誘發切應力產生變形。

14、反向拉伸加工：將前工序拉伸加工的工件，進行反向拉伸，是再拉伸的一種。反向拉伸法可增加徑向拉應力，對于防止起皺可收到較好效果。也有可能提高再拉伸的拉伸系數。

15、變薄拉伸加工：與普通拉伸不同，變薄拉伸主要是在拉伸過程中改變拉伸件筒壁的厚度。凸凹模之間的間隙小于毛坯厚度，毛坯直壁部分在通過間隙時，處于較大的均勻壓應力之下，拉伸過程中壁厚變薄的同時，消除容器壁厚偏差，增加容器表面的光滑度，提高精度和強度。

16、面板拉伸加工：面板產品是板材沖壓件，表面形狀復雜。在拉伸工序中，毛坯變形復雜，其成形性質已非簡單的拉伸成形，而是拉深與脹形同時存在的復合成形。

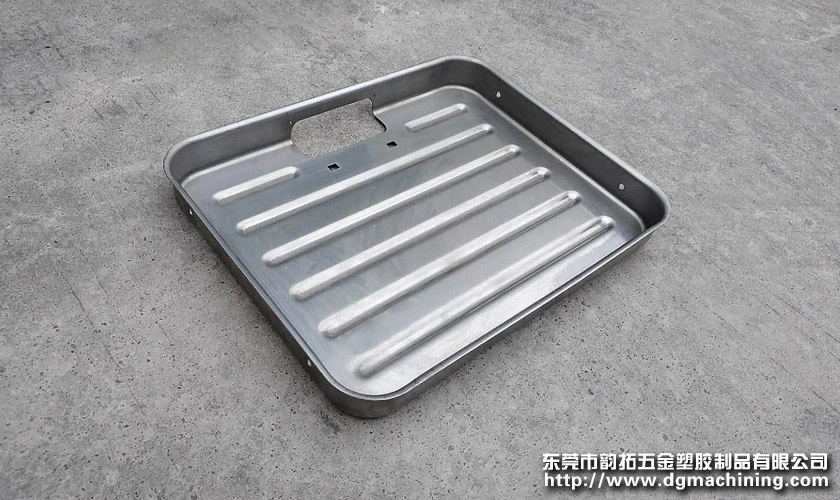

五金沖壓拉伸加工工藝
